磁翻板液位计选型,原理,结构和安装使用

发布时间:2015-05-06  浏览:5122次  字号:

一:磁翻板液位计选型:的种类很多,用户要根据自己测量的介质和安装方式选择自己所用的产品,如远传型、防腐型、耐高温(高压型)、侧装式、顶装式等这些都是根据现场的环境来选定的,这些特殊的液位计往往要比普通型的价格要昂贵点。
1.安装方面可以分为侧装式和顶装式两大类;
2.从选材方面可分为202、304、316不锈钢、PVC材质、内衬四氟磁翻板液位计。
3.从温度和压力方面可分为:普通型、高温型、高压型、高温高压型磁翻板液位计。

二:磁翻板液位计的原理:其实原理简单,但具有稳定性较好、安装便捷、使用区域广、使用寿命较长四大优点。 磁翻板液位指示器安装在桶槽外侧或上面,用以指示和控制桶槽内的封形式可根据需要加装排污阀。接续法兰可接受定制液位高度的一种控制仪表,指示器由磁性色片组成,当本体管内的磁性浮球随液位上升时色片翻转,即可显示液位高度。也可在本体管上加装磁性开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。本体管采用无缝钢管,连接管处采用拉孔焊接,内部无划痕。安装方式可选择侧装和顶装,本体下端密封。

三:磁翻板液位计结构:它是由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,可用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。(结构图1)

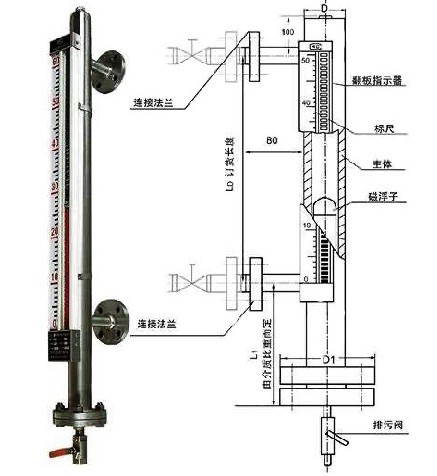

                                   磁翻板液位计的结构(图一)


四:磁翻板液位计安装和使用:

1:磁翻板液位计安装时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外)。

2:磁翻板液位计应用于容器内液位介质的液位、界位的测量。除现场指示,还可以配远传变送器、报警(控制)开关,检测功能齐全。 安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性。
