侧装型磁翻板液位计的工作原理及特点

发布时间:2015-04-23  浏览:1363次  字号:

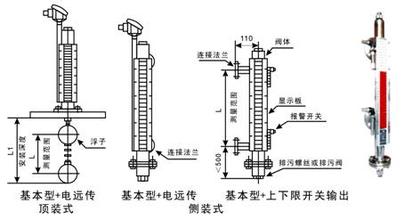

    侧装式磁翻板液位计与容器通过侧法兰相连接,这样根据连通器的原理,液位计的读数变化实际与容器内液位变化是相一致的。液位计腔内的柱状浮子与液位计外部的磁翻板实际为一组磁性系统。柱状浮子通过磁场影响翻板内的翻珠和开关内的磁性元件,从而将液位传递出去。

    磁翻板的翻珠内装有柱状的磁钢,而所有翻珠均匀置于铝制的卡槽之中,当液位计中液位上升时,由于磁钢受浮子内磁场的影响带动翻珠由白色翻为红色;反之液位下降时,一体化温度变送器翻珠由红色翻为白色。这样磁翻板在无需任何电源的情况下就可反应出容器内液位的变化。

    传感器的作用是采样液位高低位置并转换成标准信号传送至控制室。传感器实际由干簧管和电阻组成。当浮子内磁钢位置变化后,磁场通过器壁带动传感器内干簧触点吸合。端面热电阻干簧管吸合的位置决定回路的阻抗的大小,干簧管的通常位置为10mm一组。回路电阻的大小正好与液位的高低成正比,这样最后由置于传感器外壳内的变送器将电阻信号转换成标准的电流信号,送至控制室。

    磁翻板液位计具有如下优点:

  • 结构简单、坚固牢靠、无需专门维护。
  • 直接显示液位高低,双金属温度计不受被测液高温、易流动、易燃烧、有毒等特性的影响。
  • 翻板工作无需电源,无需断开的情况下也能显示液位变化和报警。
  • 可用于真空、高压、高温的环境,对密度低的液体也可适用。
  • 耐腐蚀性能强,适用于大多数腐蚀性液体。
