磁翻板液位计两线制、四线制的接线方法

发布时间:2015-04-18  浏览:3516次  字号:

  磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。除了基本的性能优势外,磁翻板液位计内仪表的界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。被广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

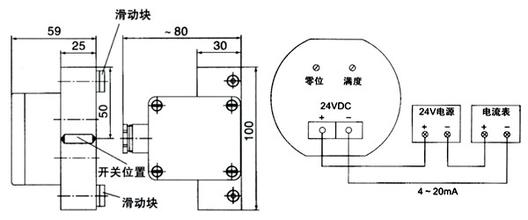

  磁翻板液位计一般是两线制,4~20MA信号。其中一种接线方法为磁翻板液位计正极接仪表24V输出端,磁翻板液位计负极接仪表4~20MA输入端的正极,然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制,那就好办了,液位计的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极。如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应液位计的正负端子,输出端正负对应仪表的正负。



  一般在使用磁翻板液位计时可以参照说明书上的仪表接线步骤进行接线,以保证接线的正确性,也可以通过在拆线时记住线号的方式进行接线。
