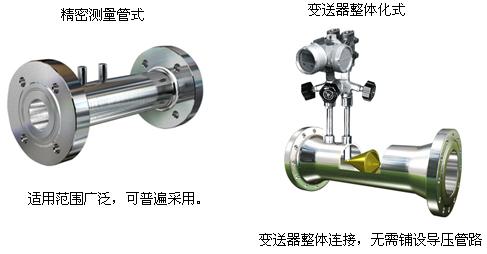

V锥气体流量计与其它差压式流量仪表原理相同，也是一种节流式差压流量计。V锥的出现，打破了沿袭近百年的结构模式，使得节流式差压仪表产生了“质的飞跃”。V锥气体流量计的重大突破在于“变流体在管道中心中心收缩为边壁收缩”。 近年来，我们在原有V形锥独有的优点上，我们又研制开发了具有多项防堵专利的——V锥气体流量计。该流量计采用了多孔取压、环室取压，一体化安装等多项专利技术。广泛用于特脏污流体中的计量(如：钢铁厂的焦炉煤气、高炉煤气等)。
V锥气体流量计两个校验方法：
1、称重法校验程序
(a)调节阀门V2的开度以调节校验流量的大小，校验流量的大校取决于被检流量计的流量范围及试脸要求·对生产校脸来说，一般至少校验三点流量值，即最大流量、最小流量及额定流量；
(b)按所确定的校验流量循环1min；
(c)打开底阀V3放空称重容器中残留的液体,然后关闭阀V3；
(d)用衡器称量容器的质量m1。
2、标准表比对现场校验程序
(a)检查管路有无泄漏，旁路阀门密封是否可靠，标准表、二次仪表的检定是否在有效期以内；
(b)试运行:在试验的最大流量下，试运行5^'10min,使其运行的温度、压力稳定；
(c)选择标准表:标准表与被检表的试验液体应相同.标准表应选择示值稳定、精度较高的流量计；
(d)安装:一般情况下标准表都安装在被校表的下游。
V锥气体流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥气体流量计将是最佳选择。在过去十年内，对V锥气体流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥气体流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
V锥气体流量计是近年来使用比较多的一款流量计，结构简单、安装使用方便，结构低廉是它的最大优点。
