主要技术指标
测量范围：0.3～100m（由用户自选）
精 度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS
负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-6

投入式液位变送器的安装须知
1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。
2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。
3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。
4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。
5、测量易爆危险品时，必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。

投入式液位变送器如何安装
1、液位计安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管 （不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。
2、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管 （在液体流向的反面不同高度打若干小孔，
以便水通畅进入管内）固定于水中，然后将投入式液位变送器放入钢管中即可使用。
3、变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。
4、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线

使用注意事项
1、使用中发现异常，应关掉电源，停止使用，进行检查或向技术部联系
2、接供电电源时应严格按照淮安三畅仪表制造有限公司接线说明进行连接。
3、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

投入式液位变送器的选型表
型谱说明

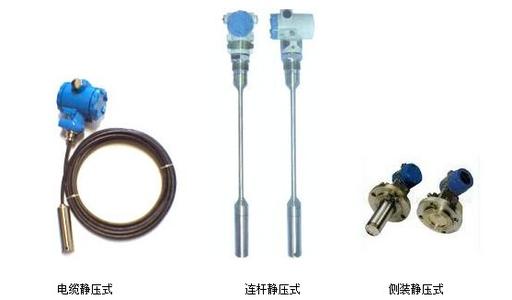

SF-500 投入式液位变送器
类别1 缆式
2 杆式(传感器装在底部，直接接触液体介质)
3 防腐式
4 导压杆式(传感器装在上部，不直接接触介质)
过程连接形式T 支架安装
N 法兰安装DN40 PN1.0
Y 特别约定
传感器连接材料1 304杆式
2 316
3 316L
4 丁晴橡胶与聚氯乙烯复合物缆式
5 聚四氟乙烯，(聚丙烯法兰)
防爆方式O 不防爆
E 本安防爆Exia ⅡCT6
显示方式O 不带现场批示
Z 带电流表指示(0-100%刻度)
X 带现场显示
配重情况O 无需配重
W 需要配重
 -□ 安装高度(mm)
 -□ 测量高度(mm)
 -□被测介质密度(g/cm3)
