涡街蒸汽流量计在现场应用及注意事项

发布时间:2014-10-23  浏览:1225次  字号:

涡街蒸汽流量计在现场应用及注意事项
    涡街蒸汽流量计适用的流体比较广泛,但不适用于测量低雷诺数(ReD≤2×104)流体。低雷诺数时仪表线性度变差,流体黏度高会显著影响甚至阻碍旋涡的产生,同时对于流体的脏污性质要注意。含固体微粒的流体对旋涡发生体的冲刷会产生噪声,磨损旋涡发生体。若含有的短纤维缠绕在旋涡发生体上将改变仪表系数。涡街蒸汽流量计在混相流体中的应用如下。
①可用于含分散、均匀的微小气泡的气、液两相流,若容积含气率超出2%就应对仪表系数进行修正.
②可用于含分散、均匀的固体微粒,含量不大于2%气固、液固两相流。
③可用于互不溶解的液液(如油和水)两组分流等。
脉动流和旋转流会对涡街蒸汽流量计产生严重影响。如果脉动频率与涡街频率一致,可能引起谐振破坏正常工作和设备。


(3)安装注意事项
  涡街蒸汽流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计,因此,对现场管道安装条件应充分重视,严格遵照使用说明书执行。涡街蒸汽流量计可安装在室内或室外.如果安装在地井里,为防止被水淹没,应选用潜水型传感器。传感器在管道上可以垂直或倾斜安装,但测量液体和气体时为防止气泡和液滴的安装位置要注意。

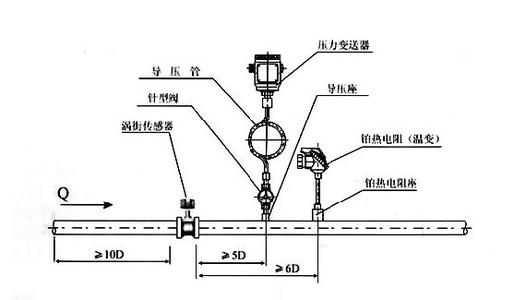

涡街蒸汽流量计必须保证上、下游直管段有必要的长度,在安装的过程中注意下列问题。
①上、下游配管内径D与传感器内径D相同,其D范围满足下述条件:0.95D≤D≤1.1D。
②配管应与传感器同心,同轴度应小于0.05D。
③密封垫不能凸入管道内,其内径可比传感器内径大1~2mr
④如需断流检查与清洗传感器,应设置旁通管道。
⑤减小振动对涡街流量计的影响应该作为涡街蒸汽流量计现场一个突出问题来考虑。
