压缩空气流量计三通管脉动处理

发布时间:2014-10-20  浏览:1334次  字号:

  存在问题

  三通管处的压力表指针有抖动,压缩空气流量计示值偏高,如何处理?

  分析

  (1)起因

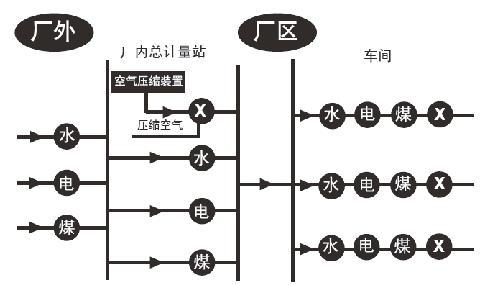

  厂区内的压缩空气总管、氮气总管等铺设在管架上,某个车间或部门需要,则通过三通取用.按照设计规范,流量计要放在控制阔之前,于是就出现如图所示的系统。

  在图5.9所示的系统中,往往发现压力表指针有左右抖动,与之串联的压缩空气流量计示值也有明显的偏高。这是因为流体在总管内高速流动,经过三通管时产生旋涡,因为旋涡消耗能量,使三通管内静压降低,一个旋涡就使压力表示值往负方向抖动一次,从而出现压力表指针抖动现象。



  (2)压力脉动引起压缩空气流量计示值偏高

  压力表指针抖动的实质是管道内沈体的压力脉动。由于有脉动存在,即使仪表下游的阀门关闭,流量计仍会因压力脉动而出现“无中生有”现象。

  解决这一问题的方法,有的压缩空气流量计制造厂建议如果流量计停用,不是关闭流量计后面的阀门,而是关闭流量计前面的阀门。如果能做到这一点当然很好,但实际效果并不佳,因为图5.10中的阀门V2大多装在管架上,很少有人爬到管架上去操作此阀,而是操作设在车间内的阀门V1。这样压力脉动引起流量示值偏高的问题仍未真正解决。

  (3)新的方案

  将压缩空气流量计移到支管下游离脉动源尽可能远的地方,能使脉动大大衰减(如图),从而使流量计免受压力脉动的伤害。

  人们早就知道流体的振动会因在介质中传播距离的加长,振动幅值得到衰减,而且振动频率越高,衰减越快。

  人们交谈的声音是一种空气的振动,在几米远处还能听清楚,待传到几十米远处,振动就被衰减得很微弱,往往是只见嘴巴动,不见声音来。
