电磁流量计的种类及安装环境要求
发布时间：2014-07-08 浏览：1218次 字号：大 中 小
一、电磁流量计的原理
电磁流量计是由使用法拉第电磁感应定律导电液体的体积流量测量仪器。
在电磁流量计测量管导电介质相当于法拉第实验进行金属杆,上下两端的两个电磁线圈产生恒定磁场。
导电介质流经时,可以产生感应电压,电压正比于流体的速度、流问得到的价值。
二、电磁流量计分类
电磁流量计 按激磁电流方式划分，有直流激磁、交流(工频或其他频率)激磁、低频矩形波激磁和双频矩形波激磁。按输出信号连接和激磁(或电源)连线的制式分类，有四线制和二线制。
按转换器与传感器组装方式分类，有分体型和一体型。(压力变送器)
按流量传感器与管道连接方式分类，有法兰型、夹持型(夹持型电磁流量计)、卫生型(卫生型电磁流量计)、插入型(插入式电磁流量计)、螺纹连接(油任连接的高压电磁流量计)。注：
按流量传感器电极是否与被测液体接触分类，有接触型和非接触型。
按流量传感器结构分类，有短管型和插入型(插入式电磁流量计)。
按用途分类，有通用型、防爆型、卫生型、防侵水型和用于明渠流量测量的潜水型(明渠流量计)。

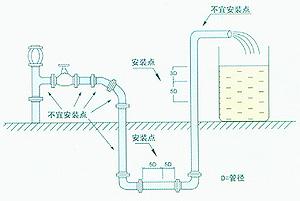

三、电磁流量计安装环境的要求
电磁流量传感器通常是IP65防护等级(国际GB4208——防尘和触摸水保护级别),安装环境的主要要求是:
(1)传感器应安装在干燥通风的地方,避免在潮湿的洪水,容易积水的地方,也应尽量避免阳光直射和雨水直接淋水。
(2)应尽可能避免安装在环境温度太高了。电磁流量计的结构的大小是受电子环境温度低。
(3)传感器的安装管道不应该泄漏电流强,应该尽量远离强电磁场的设备,如大机电,变压器,以免引起电磁干扰;
(4)传感器安装管道或地面不应该有强烈的振动,尤其是形状计;
(5)安装的传感器的位置要考虑员工现场维护空间。
