金属转子流量计使用场合和安装要求
发布时间：2014-07-08 浏览：1221次 字号：大 中 小

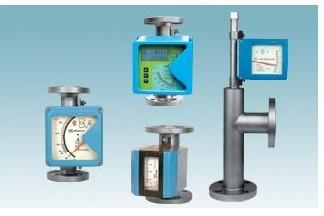

金属转子流量计一种是在转子中心装有一根导向芯棒， 以保持转子在锥形管的中心线作上下运动。另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上 流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不 停地旋转， 就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。 金属转子流量计使用场合：转子流量计使用较为广泛，通常用于测量中、小流 量和微流量，测量媒介通常为清洁、不易结晶和凝固、粘度不大的液体和气体、 蒸汽，要求媒介流速变化缓慢。金属管转子流量计分为就地型和远传型，其测量 原理为恒压降变流通截面积流量计，其量程比为 10 ： 1 ，精度通常为 1.6% 。 金属转子流量计安装要求： 金属转子流量计的锥管必须垂直安装， 不可倾斜， 安装时应用水平仪严格校准， 且组装时不应受应力，垂直安装型转子流量计媒介 流向为自下而上， 水平安装型转子流量计媒介流向应与其标示方向一致。为方便 使用和拆检， 通常要求安装阀组。 远传型金属管转子流量计其远传部分是靠磁性 与转子耦合的， 若媒介中含有易被磁性物质吸附的小颗粒，则转子易被磨损和卡 塞，造成测量不准或无法测量，解决的办法是在前面加装磁过滤器。 金属管转子流量计入口处应有 5 倍管径以上长度的直管段， 出口应有 250mm 直管 段；如果媒介中含有铁磁性物质，应安装磁过滤器；如果媒介中含有固体杂质， 应考虑在阀门和直管段之间加装过滤器；当用于气体测量时，应保证管道压力不 小于 5 倍流量计的压力损失， 以使浮子稳定工作；为了避免由于管道引起的流量 计变形， 工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避 免管道振动和减小流量计的轴向负荷， 测量系统中控制阀应安装在流量计的下游。
