特性及用途
气体密度继电器为耐振型，具有指示、控制一体化、高精度、高安全性、高可靠性、良好的密封性和较强的环境适应能力等特点，为电力行业中的高压电气设备的安全运行提供了新颖检测控制仪表。
不锈钢隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
结构原理

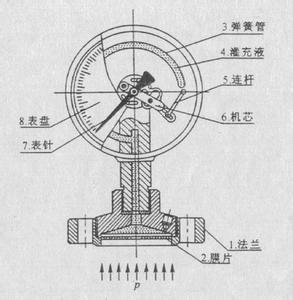

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P－△P的压力国。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。 控制器由密度检测系统和触点装置组成。
采用带温度补偿的压力测量方式,对密封容器中SF6气体在某一密度值所对应的压力值进行检测和控制,实现对气体密度监测的目的.
在密封容器中,某一温度(20℃)下的SF6气体压力值可视作该温度(20℃)下的气体密度值.我们把20℃时气体压力值作为其对应密度的代表值,并均以此作为标度值.当环境温度变化时,由温补元件补偿因温度变化所引起的气体压力变化值.因此,只要SF6气体密度不变,继电器的指示值也不变.
密度检测系统由敏感元件、传动机构、温补元件和指示装置等构成。当气体密度变化时，通过敏感元件的位移，经传动机构转换成指示值。当环境温度变化影响，则由温补元件进行补偿修正。
触点装置在当SF6气体密度降到某一设定值时，按预先设定值，立即正确、可靠地发出报警和闭锁控制信号，以确保高压电气设备的正常安全运行。
