不锈钢压力表结构原理和安装注意事项

发布时间:2014-08-25  浏览:1086次  字号:

结构原理

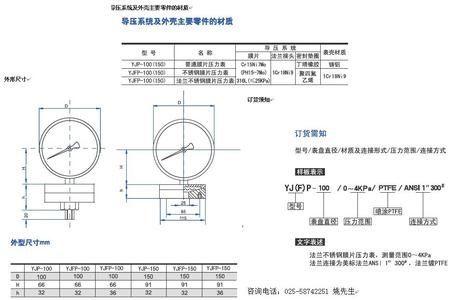

不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。



对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表安装注意事项:
  1、测压点的选择,所选择的测压点能反映被测压力的真实情况。

     2、要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。

     3、测量流动介质的压力时,应使取压力点与流动方向垂直,清除钻孔毛刺。

     4、测量液体压力时,取压点应在管道下部,使导压管内不积存气体,测量气体时,取压点应在管道上方,使导压管内不积存液体。
