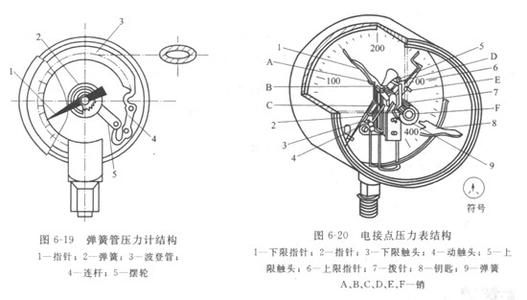

电接点压力表由测量系统、指示装置、电接装置或磁助电接点装置、外壳、调整装置和接线盒等组成。

电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，控制系统的电路得以断开或接通，以达到自动控制和发信的目的。

在电接点装置的电接触信号针上,装有可调节的永久磁钢,可以增加接点吸力,加快接触动作,从而使触点接触可靠,消除电弧,能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断.所以该仪表具有动作可靠,使用寿命长,触点开关功率较大等优点 。
