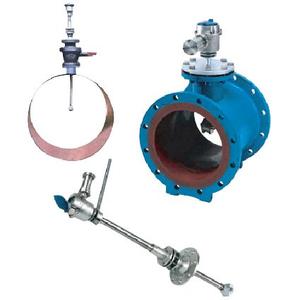

插入式煤气流量计安装注意事项

1 插入式煤气流量计测量头在管道中插入位置有两处：

管道轴线处和管道平均流速处,由于插入杆和引出管窗口对流动的干扰,在大口径系列下限口径（DN300~DN600）,测量头插于平均流速处将使流速分布系数产生很大偏离,因此建议只在较大口径测量头才可设置于平均流速处。

2 测量头作为流速测量元件，它测量的是矢量，因此测量头安装的迎流偏角应控制在一定的角度内,测量头的迎流偏角可分为两种：轴向偏角和俯仰偏角。轴向偏角是指绕测量头本身轴线与管道轴线间的偏转角；俯仰偏角是指测量头与来流流线的垂直度间的偏角。

俯仰偏角用在管道上基座安装的垂直度来保证,目前尚缺少这方面影响的数据,轴向偏角在10°内可保证仪表系数变化在允许的误差范围内.
