RD-001系列雷达液位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大、有惰性气体挥发存在的场合。仪表采用微波脉冲的测量方法，可在工业频率波段范围内正常工作，波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。

产品选型：

技术参数

智能雷达液物位仪表
类 别	RD-001	RD-002	RD-003
应 用	过程条件简单，腐蚀性的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	存储或过程容器腐蚀性的液体、浆料、固体 比如： 水液储罐 酸碱储罐 浆料储罐 固体颗粒 小型储油罐	适应各种存储容器或过程计量环境，液体、浆料、固体 比如： 原油、轻油储罐 原煤、粉煤仓位 挥发性液体储罐 焦碳料位 浆料储罐 固体颗粒
测 量 范 围	20米	20米	35米
过 程 连 接	螺纹	法兰	法兰
过 程 温 度	-40-130℃	-40-150℃	-40-250℃
过 程 压 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 复 性	±3mm	±3mm	±3mm
精 度	< 0.1%	< 0.1%	< 0.1%
频 率 范 围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 号 输 出	4-20mA/HART(两线)	4-20mA/HART两线)	4-20mA/HART(两线)

• 工作频率：6.8GHz
• 波 束 角：24°DC-D801，DC-D802
•                     18°DC-D803 带DN150法兰
•                     14°DC-D803 带DN200法兰
•                     12°DC-D803 带DN250法兰
• 测量范围：0~35m
• 重复性 ：±3mm
• 分辨率 ：1mm
• 采样：回波采样55次/s
• 响应速度：>0.2s(根据具体使用情况而定)
• 电流信号：4-20mA
• 精度：<0.1%
• 天线材质：XT-D801、XT-D802为PP/PTFE; XT-D803为316L不锈钢
• 通讯接口：HART通讯协议
• 过程连接：XT-D801 (PP，PTFE天线) ：G1-1/2，316L不锈钢
•                     XT-D802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150
•                     XT-D803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
• 电源：24V DC(+/-10%)，
• 波纹电压：1Vpp
• 耗电量：max22.5mA
• 环境温度：－40℃~＋80℃
• 容器压力：－1~40bar
• 防爆认证：ExiaIICT6
• 外壳保护等级：IP68
• 电缆入口：2个M20×1.5（电缆直径5~9mm）
• 安装事项说明

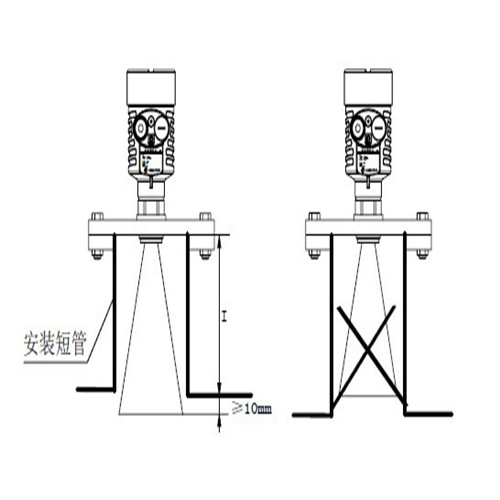

      典型安装
      喇叭天线必须延伸出安装短管，否则应使用天线延伸管。
      喇叭天线必须调整至垂直，不要让雷达束指向罐壁。

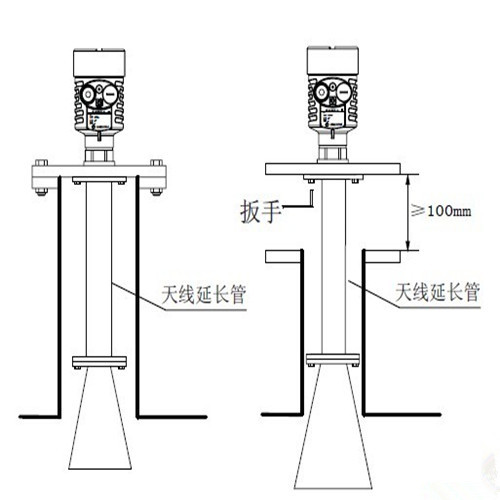

      延长型及其他型号安装方法
      当喇叭长度小于安装短管长度时，应使用天线延伸管。
      如果喇叭口直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。
