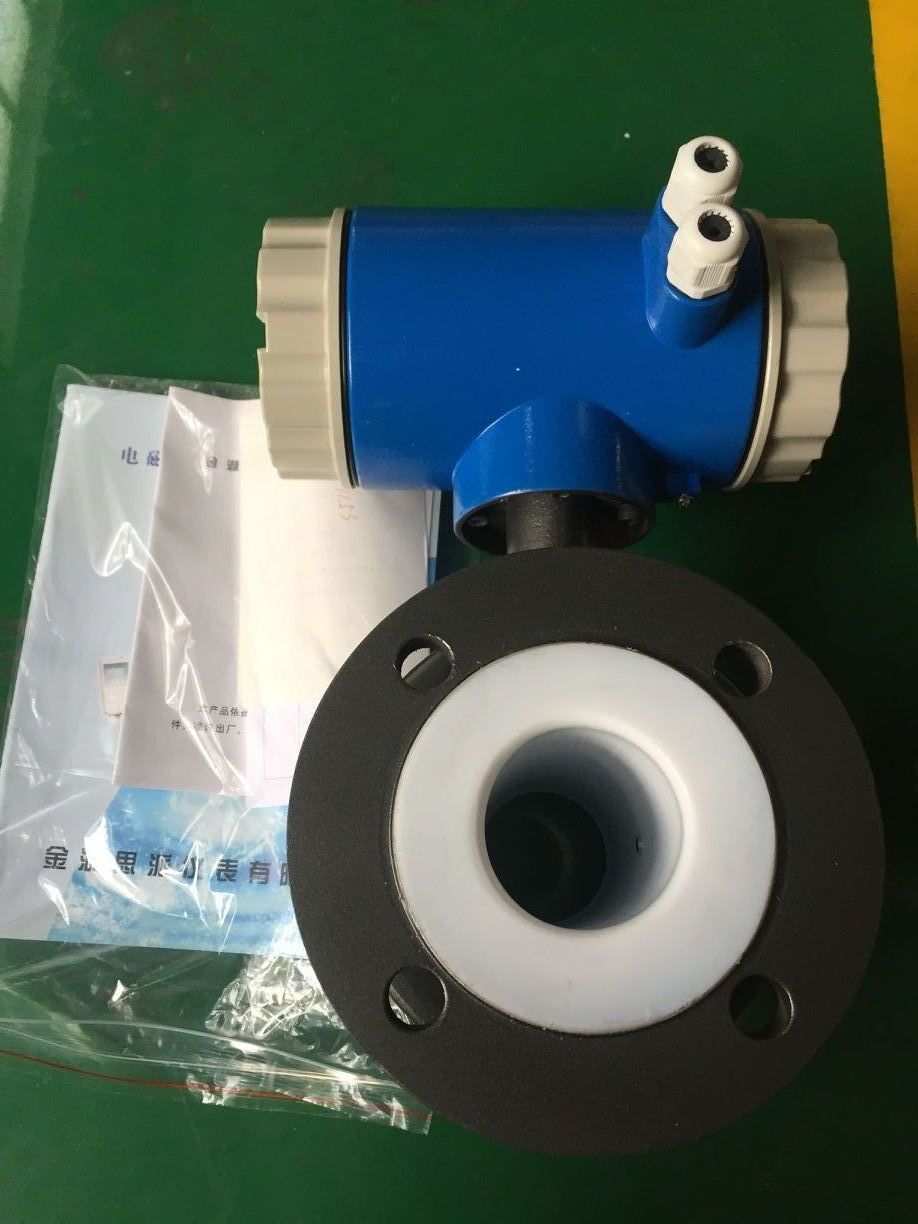

98%浓硫酸流量计,硫酸储罐出口计量表
您的位置:首页产品中心流量仪表详细内容
98%浓硫酸流量计,硫酸储罐出口计量表
发布时间:2020-10-20 浏览:695次 字号:大 中 小
工作原理:
SP-LDE系列98%浓硫酸流量计,硫酸储罐出口计量表该产品广泛应用于石油、化工、冶金、纺织、食品、制药造纸、给排水等领域。
产品特点:
传感器无可动部件,不会堵塞,特别适合带有固体颗粒、纤维、悬浮物等流体计量使用;
测量不受流体密度、粘度、温度、压力和电导率变化的影响;
能显示累积流量、瞬时流量、流诉及流向指示;
操作设置智能化,简单、快速、方便、安全、。
当流量计测量管内空管、励磁开路或短路时,能自检故障和显示报警符号和内容;
当流量超出设定上、下限值,显示报警符号和内容;
具有正、反向流量计量功能和正、反向流量差的总量计量;
可输出4—20mA标准电流信号和0—5kHz脉冲信号;
用户可设定下限电压和下限流量,从而切除干涉性小信号流量;
转换器可与传感器组成一体型或分离型;
四位密码参数设定,具有保密功能;
98%浓硫酸流量计,硫酸储罐出口计量表技术数据:
执行标准
|
JB/T9248—1999
|
功称通径
|
DN15—1600mm
|
最高流速
|
15m/s
|
精 确 度
|
DN15—DN600
|
示值的± 0.3%(流速≥1m∕s)±3mm/s(流速<1m∕s)
|
DN600—DN1600
|
示值的± 0.5%(流速≥1m∕s)±4mm/s(流速<1m∕s)
|
流体电导率
|
≥ 5μs/cm
|
公称压力
|
0.6MPa—4.0MPa ≥10MPa
|
衬里材料
|
聚四氟乙烯,聚氯丁橡胶,聚氨脂,聚全氟乙丙烯( F46),聚氟合乙烯
|
电极材料
|
不锈钢 OCr18Ni12 0 M2Ti,哈氏合金B,哈氏合金C,钛,铂铱合金,钽,不锈钢涂覆碳化物
|
法兰材料
|
碳钢,不锈钢
|
外壳防护
|
IP65/IP68
|
电 源
|
交流
|
85~265V, 45~400Hz
|
直流
|
11~40V
|
输出信号
|
单向或双向电流输出、双向脉冲输出、双向报警输出.
|
数字通讯
|
RS232/HRAT协议
|
98%浓硫酸流量计,硫酸储罐出口计量表电极选择:
电极材料
|
耐蚀及耐磨性能
|
不锈钢0Crl8Nil2M02Ti
|
用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
|
哈氏合金B
|
对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
|
哈氏合金C
|
能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
|
钛
|
能耐有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
|
钽
|
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
|
铂/钛合金
|
几乎能耐——切化学介质,但不适用于王水和铵盐。
|
不锈钢涂覆碳化钨
|
用于无腐蚀性,强磨损性的介质。
|
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。
|
流量范围:
通径(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
最小流量( m3/h)
|
0.02
|
0.06
|
0.12
|
0.16
|
0.29
|
0.452
|
0.7
|
1.19
|
常用量程( m3/h)
|
1
|
2
|
4
|
6
|
9
|
15
|
22
|
35
|
最大流量( m3/h)
|
4.24
|
9.54
|
16.96
|
26.5
|
43.42
|
67.85
|
106
|
179
|
通径(mm)
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
最小流量( m3/h)
|
1.8
|
2.82
|
4.41
|
6.36
|
11.3
|
17.6
|
25.4
|
34.6
|
常用量程( m3/h)
|
55
|
85
|
130
|
190
|
340
|
530
|
750
|
1000
|
最大流量( m3/h)
|
271
|
424
|
662
|
954
|
1690
|
2650
|
3810
|
5196
|
通径(mm)
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
最小流量( m3/h)
|
45.2
|
57.2
|
77.6
|
85.5
|
101
|
138
|
180
|
229
|
常用量程( m3/h)
|
1200
|
1400
|
1700
|
2000
|
2500
|
2800
|
3600
|
4500
|
最大流量( m3/h)
|
6780
|
8570
|
10600
|
12800
|
15200
|
20700
|
27100
|
34300
|
98%浓硫酸流量计,硫酸储罐出口计量表内衬选择:
衬里材料
|
主要性能
|
最高介质温度
|
适用范围
|
—体型
|
分离型
|
|
聚四氟乙烯(F4)
|
是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。
|
70℃
|
100℃ 150℃ (需特殊订货)
|
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
|
聚全氟乙丙烯(F46)
|
同F4,耐磨性、抗负压能力高于F4。
|
同上
|
|
聚氟合乙烯(Fs)
|
适用温度上限较聚四氟乙烯低,但成本也较低。
|
80℃
|
|
聚氯丁橡胶
|
1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
|
80℃ 120℃ (需特殊订货)
|
水、污水、弱磨损性的泥浆矿浆。
|
聚氨酯橡胶
|
1、耐磨性能极强。
2、耐腐蚀性能较差。
|
80℃
|
中性强磨损的矿浆、煤浆、泥浆
|
98%浓硫酸流量计,硫酸储罐出口计量表产品型谱
型号
|
口径
|
|
SP-LDE
|
15~2600
|
|
|
代号
|
电极材料
|
|
K1
|
316L
|
K2
|
HB
|
K3
|
HC
|
K4
|
钛
|
K5
|
钽
|
K6
|
铂合金
|
K7
|
不锈钢涂覆碳化钨
|
|
代号
|
内衬材料
|
|
C1
|
聚四氟乙烯(F4)
|
C2
|
聚全氟乙丙烯(F46)
|
C3
|
聚氟合乙烯(FS)
|
C4
|
聚录丁橡胶
|
C5
|
聚氨脂橡胶
|
|
代号
|
功能
|
E1
|
0.3级
|
E2
|
0.5级
|
E3
|
1级
|
F1
|
4-20Madc,负载≤750Ω
|
F2
|
0-3khz,5v有源,可变脉宽,输出高端有效频率
|
F3
|
RS485接口
|
T1
|
常温型
|
T2
|
高温型
|
T3
|
超高温型
|
P1
|
1.0MPa
|
P2
|
1.6MPa
|
P3
|
4.0MPa
|
P4
|
16MPa
|
D1
|
220VAC±10%
|
D2
|
24VDC±10%
|
J1
|
一体型结构
|
J2
|
分体型结构
|
J3
|
防爆一体型结构
|
|
