浓硫酸流量计_稀盐酸流量计
发布时间:2020-10-19 浏览:645次 字号:大 中 小
产品概述:

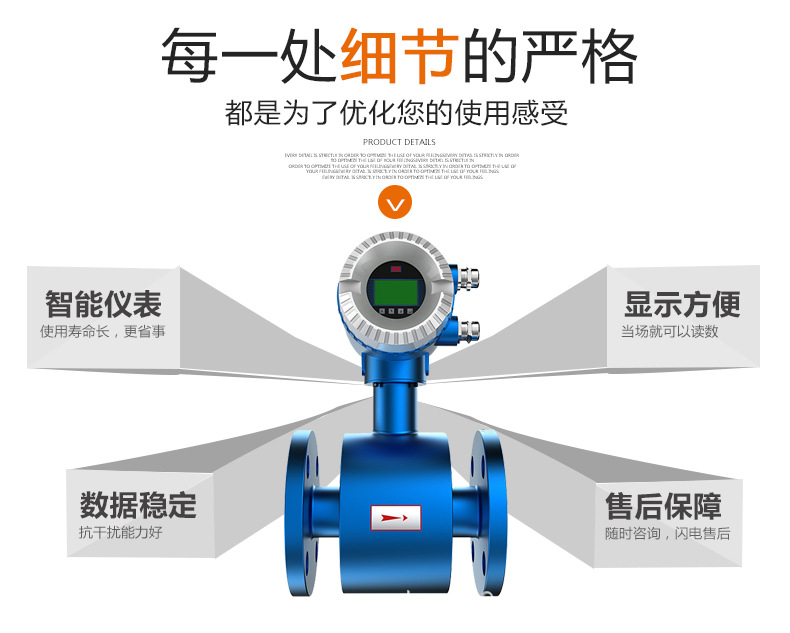

SP-LDE系列浓硫酸流量计_稀盐酸流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。
工作原理:
SP-LDE系列浓硫酸流量计_稀盐酸流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)
传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
浓硫酸流量计_稀盐酸流量计技术参数:
公称通径(mm)
(特殊规格可定制)
|
管道式四氟衬里:DN10~DN600
|
管道式橡胶衬里:DN40~DN2200
|
流动方向
|
正,反,净流量
|
量程比
|
150:1
|
重复性误差
|
测量值的±0.1%
|
精度等级
|
管道式:0.5级,1.0级
|
被测介质温度
|
普通橡胶衬里:-20~+60℃
|
高温橡胶衬里:-20~+90℃
|
聚四氟乙稀衬里:-30~+100℃
|
高温型四氟衬里:-20~+180℃
|
额定工作压力
(高压可定制)
|
DN10-DN150:≤1.6MPa
|
DN200-DN350:≤1.0MPa
|
DN400-DN1000:≤0.6MPa
|
DN450-DN2200:≤0.25MPa
|
流速范围
|
0.1-15m/s
|
电导率范围
|
被测流体电导率≥5μs/cm
|
信号输出
|
4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平
|
通讯输出
|
RS485,MODBUS协议,HART协议
|
供电电源
|
AC220V或DC24V
|
要求直管段长度
|
上游≥5DN,下游≥2DN
|
连接方式
|
流量计与配管之间均采用法兰连接,符合国标GB/T9115.1-2000
|
防爆等级
|
ExdeiallBT4-T6
|
防护等级
|
IP65,特殊订制最高可达IP68
|
环境温度
|
-25~+60℃
|
相对温度
|
5%~95%
|
消耗总功率
|
小于20W
|
浓硫酸流量计_稀盐酸流量计电极的选择
电极材料
|
耐蚀及耐磨性能
|
不锈钢0Crl8Nil2M02Ti
|
用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
|
哈氏合金B
|
对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
|
哈氏合金C
|
能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe、Cu"下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
|
钛
|
能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀,但如酸中含有氧化剂如硝酸、Fc++、Cu++时,则腐蚀大为降低。
|
钽
|
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁;耐蚀。
|
铂/钛合金
|
几乎能耐一切化学介质,但不适用于王水和铵盐。
|
不锈钢涂覆碳化钨
|
用于无腐蚀性,强磨损性的介质。
|
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。
|
浓硫酸流量计_稀盐酸流量计产品型谱
型号
|
口径
|
|
SP-LDE
|
15~2600
|
|
|
代号
|
电极材料
|
|
K1
|
316L
|
K2
|
HB
|
K3
|
HC
|
K4
|
钛
|
K5
|
钽
|
K6
|
铂合金
|
K7
|
不锈钢涂覆碳化钨
|
|
代号
|
内衬材料
|
|
C1
|
聚四氟乙烯(F4)
|
C2
|
聚全氟乙丙烯(F46)
|
C3
|
聚氟合乙烯(FS)
|
C4
|
聚录丁橡胶
|
C5
|
聚氨脂橡胶
|
|
代号
|
功能
|
E1
|
0.3级
|
E2
|
0.5级
|
E3
|
1级
|
F1
|
4-20Madc,负载≤750Ω
|
F2
|
0-3khz,5v有源,可变脉宽,输出高端有效频率
|
F3
|
RS485接口
|
T1
|
常温型
|
T2
|
高温型
|
T3
|
超高温型
|
P1
|
1.0MPa
|
P2
|
1.6MPa
|
P3
|
4.0MPa
|
P4
|
16MPa
|
D1
|
220VAC±10%
|
D2
|
24VDC±10%
|
J1
|
一体型结构
|
J2
|
分体型结构
|
J3
|
防爆一体型结构
|
|
