产品概述：
SP-LDE系列防腐盐酸流量计,盐酸管道流量计依据“法拉第电磁感应定律”来实现对流体的体积流量进行测量的，流量计主要用于测量封闭管道中具有大于5μs/cm电导率以及满管的导电液体和浆液中的体积流量，包括对酸、碱、盐等强腐蚀性的液体的体积流量的测量。流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理及水利建设等领域。

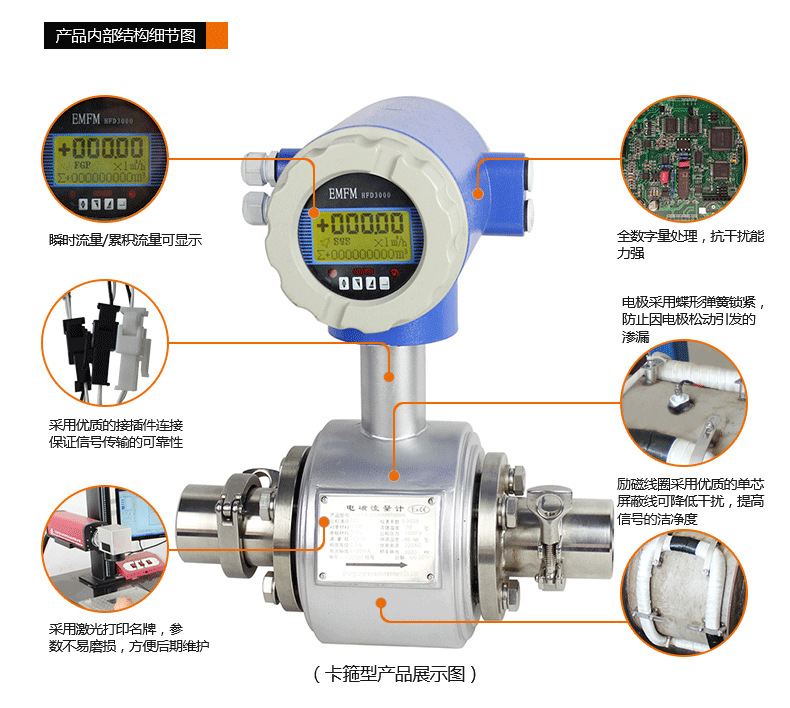

防腐盐酸流量计,盐酸管道流量计产品特点：
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达1500:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出,可带HART协议
10、具有电导率测量功能，可判别传感器是否空管；
11、恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间。
产品型谱
|
型号
|
口径
|
|
|
SP-LDE
|
15~2600
|
|
|
|
代号
|
电极材料
|
|
|
K1
|
316L
|
|
K2
|
HB
|
|
K3
|
HC
|
|
K4
|
钛
|
|
K5
|
钽
|
|
K6
|
铂合金
|
|
K7
|
不锈钢涂覆碳化钨
|
|
|
代号
|
内衬材料
|
|
|
C1
|
聚四氟乙烯（F4）
|
|
C2
|
聚全氟乙丙烯（F46）
|
|
C3
|
聚氟合乙烯（FS）
|
|
C4
|
聚录丁橡胶
|
|
C5
|
聚氨脂橡胶
|
|
|
代号
|
功能
|
|
E1
|
0.3级
|
|
E2
|
0.5级
|
|
E3
|
1级
|
|
F1
|
4－20Madc,负载≤750Ω
|
|
F2
|
0-3khz,5v有源，可变脉宽，输出高端有效频率
|
|
F3
|
RS485接口
|
|
T1
|
常温型
|
|
T2
|
高温型
|
|
T3
|
超高温型
|
|
P1
|
1．0MPa
|
|
P2
|
1．6MPa
|
|
P3
|
4．0MPa
|
|
P4
|
16MPa
|
|
D1
|
220VAC±10％
|
|
D2
|
24VDC±10％
|
|
J1
|
一体型结构
|
|
J2
|
分体型结构
|
|
J3
|
防爆一体型结构
|
应用领域
由于其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量
防腐盐酸流量计,盐酸管道流量计技术数据
|
执行标准
|
JB／T 9248—1999
|
|
公称通径
|
10、15、20、25、32、40、50、65、80、 100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、 1800、2000、2200、2400、2600、2800、3000
|
|
最高流速
|
15m／s
|
|
精确度
|
DN10~DN600
|
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
|
|
DN700~DN3000
|
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
|
|
流体电导率
|
≥5uS／cm
|
|
公称压力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DN10～DN80
|
DN100～DN150
|
DN200～DN1000
|
DN1200～DN2000
|
特殊订货
|
|
环境温度
|
传感器
|
-25℃~+60℃
|
|
转换器及一体型
|
-10℃~+60℃
|
|
衬里材料
|
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
|
|
最高流体温度
|
一体型
|
70℃
|
|
分离型
|
聚氯丁橡胶衬里
|
80℃；120℃(订货时注明)
|
|
聚氨酯衬里
|
80℃
|
|
聚四氟乙烯衬里
|
100℃；150℃(订货时注明)
|
|
聚全氟乙丙烯(F46)
|
|
加网PFA
|
|
信号电极和接地电极材料
|
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
|
|
电极刮刀机构
|
DN300~DN3000
|
|
连接法兰材料
|
碳钢
|
|
接地法兰材料
|
不锈钢1Crl8Ni9Ti
|
|
进口保护法兰材料
|
DN65~DN150
|
不锈钢1Crl8Ni9Ti
|
|
DN200~DN1600
|
碳钢+不锈钢1Crl8Ni9Ti
|
|
外壳防护
|
DN10～DN3000分离型橡胶或聚氨酯衬里传感器
|
IP65或IP68
|
|
其他传感器、一体型流量计和分离型转换器
|
IP65
|
|
间距(分离型)
|
转换器距离传感器一般不超过100m
|
防腐盐酸流量计,盐酸管道流量计衬里材料的确定：参照表
|
内衬材料
|
名称
|
符号
|
性能
|
最高工作温度
|
适用液体
|
适用口径
|
|
橡胶
|
氯丁橡胶
|
CR
|
耐磨性中等，耐一般低浓度的酸碱盐的腐蚀
|
＜60℃
|
自来水、工业用水、海水
|
DN50~2000
|
|
聚氨酯橡胶
|
PU
|
极好的耐磨性能，耐酸碱性能较差
|
＜60℃
|
纸浆、矿浆等浆液
|
DN25~500
|
|
氟塑料
|
聚四氟乙烯
|
F4
(PTFE)
|
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
|
＜160℃
|
腐蚀性强的酸碱盐液体
|
DN25~1600
|
聚全氟乙丙烯
译名：特氟隆FEP
|
F46
(FEP)
|
化学性能等同于F4抗压、抗拉强度优于F4
|
＜120℃
|
腐蚀性的酸碱盐液体
|
DN10~200
|
|
四氟乙烯和全氟烃基乙烯醚共聚物
|
PFA
|
化学性能等同于F46抗压,抗拉强度优于F46
|
＜180℃
|
腐蚀性的酸碱盐液体
|
DN10~300
|
防腐盐酸流量计,盐酸管道流量计电极、接地环材料的确定：参照表
|
材料
|
耐腐蚀性能
|
|
316L
|
适用：1.生活用水，工业用水，原水，井水，城市污水
2.弱腐蚀性酸、碱、盐溶液
|
|
哈氏合金B
|
适用：1.盐酸（浓度小于10%）等非氧化性酸
不适用：硝酸
|
|
哈氏合金C
|
适用：1.混酸和铬酸与硫酸的混合溶液
2.氧化性盐类如Fe+++、Cu++、海水
3.磷酸，有机酸
不适用：盐酸
|
|
钛（Ti）
|
适用：1.盐，如：⑴ 氯化物（氯化物/镁/铝/钙/铵/铁等）
不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸
|
|
钽（Ta）
|
适用：1.盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸）
不适用：碱、氢氟酸
|
|
铂（Pt）
|
适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）
不适用：王水、铵盐
|
|
碳化钨
|
适用：纸浆、污水、能抗固体颗粒干扰
不适用：无机酸、有机酸、氯化物
|
转换器技术数据：
|
电源
|
交流
|
85~265V，45~400Hz
|
|
直流
|
11~40V
|
|
操作键和显示
|
按键式
|
|
4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
|
|
3行LCD宽视角、宽温、带背光显示；
|
|
第1行显示流量值；
|
|
第2行显示流量单位；
|
|
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
|
|
|
磁键式
|
|
2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
|
|
2行LCD宽视角、宽温、带背光显示：
|
|
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
|
|
第2行：显示流量。
|
|
|
内部积算器
|
正向总量、反向总量及差值总量。
|
|
输出信号
|
单向模拟输出
|
|
全隔离，负载≤600D．(20mA时)；
|
|
上限：0~21mA可选，每档1mA；
|
|
下限：0~21mA可选，每档1mA；
|
|
正、反向流量输出方式编程。
|
|
|
双向模拟输出
|
下限限制为。或4mA，其他同单向模拟输出。
|
|
双向脉冲输出
|
|
两路输出分别对应正向和反向流量,频率0～800Hz,上限1~800Hz可选,每档IHz；
|
|
方波或选定脉宽，选定脉宽上限2.5S，每档1ms；
|
|
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
|
|
|
双路报警输出
|
|
可报警(编程)高／低流量、空管、故障状态、正，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
|
|
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
|
|
|
数字通讯
|
|
RS232，RS485，HART
|
结构选择
考虑到安装和使用方面的便利，优先选择一体式流量计。当流量计安装在地下或者很容易被水淹没的地方，选择防护等级为IP67或IP68的分体式流量计。当流量计被安装在高温管道或高腐蚀环境下，选择分体式流量计。
输出信号选择
有源频率输出意味着不需要外接电源来完成输出功能，而无源频率输出意味着需要外接电源来完成输出功能。频率输出口可以配置为报警输出来指示流量为反向（一直输出低电平）或正向（一直输出高电平），或频率输出来指示瞬时流量或累积流量的值。4-20mA可以用于输出瞬时流量数值信号。
供电电源选择
可使用220V AC或24V DC供电电源。从便于安装与使用的角度考虑，应优先选择220V AC。
安装
环境条件
流量计，特别是带智能液晶显示屏幕的流量计，安装位置应该尽量避免阳光直射，环境温度要在5℃～55℃之间。
避开强干扰源
要选择无强电磁场辐射的场所安装流量计，避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉第电磁感应定律，它产生的原始信号非常微弱，不足毫伏。如果流量计附近有强电磁场辐射，将会影响测量的精确度，甚至无法正常工作。
|
