产品中心流量仪表详细内容
发布时间：2014-06-21 浏览：1056次 字号：大 中 小

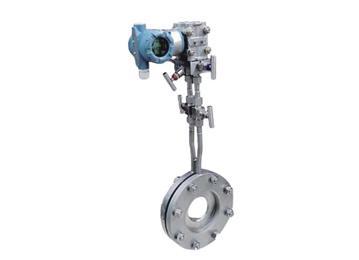

SP-LG天然气计量表是专为测量天然气而设计的一款气体流量计并与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，天然气计量表广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10，1:15
5.精度：0.5级，1级
产品选型
|
型号 |
说 明 | |||||||||
| SP-LG | 节流装置（天然气计量表） | |||||||||
| 代号 |
按其结构特征的两大基本分类 | |||||||||
| K |
孔板 | |||||||||
| P |
喷嘴等 | |||||||||
|
代号 |
公称压力（105Pa） | |||||||||
|
2.5 |
2.5 | |||||||||
|
10 |
10 | |||||||||
|
16 |
16 | |||||||||
|
25 |
25 | |||||||||
|
64 |
64 | |||||||||
|
100 |
100 | |||||||||
|
200 |
200 | |||||||||
|
代号 |
口径(mm) | |||||||||
| 15～1200 |
15～1200mm | |||||||||
|
代号 |
按其结构形式细分 | |||||||||
|
H |
标准孔板(环室) | |||||||||
|
Y |
标准孔板(法兰) | |||||||||
|
K |
标准孔板(钻孔) | |||||||||
|
I |
ISA 1932喷嘴 | |||||||||
|
L |
长径喷嘴 | |||||||||
|
W |
文丘利喷嘴 | |||||||||
|
G |
经典文丘利管 | |||||||||
S |
双重孔板 | |||||||||
|
Q |
圆缺孔板 | |||||||||
|
Z |
锥形入口孔板 | |||||||||
|
R |
1/4圆孔板 | |||||||||
|
P |
偏心孔板 | |||||||||
|
N |
整体(内藏)孔板 | |||||||||
|
X |
楔形孔板 | |||||||||
|
T |
不在上述之列的特殊节流装置 | |||||||||
|
代号 |
介质 | |||||||||
|
1 |
液体 | |||||||||
|
2 |
气体 | |||||||||
|
3 |
蒸汽 | |||||||||
|
4 |
高温液体 | |||||||||
|
代号 |
补偿形式 | |||||||||
|
N |
不带压力、温度补偿 | |||||||||
|
P |
带压力补偿输出 | |||||||||
|
T |
带温度补偿输出 | |||||||||
|
Q |
带压力、温度补偿输出 | |||||||||
|
代号 |
变送器差压量程范围 | |||||||||
|
0 |
微差压量程 | |||||||||
|
1 |
低差压量程 | |||||||||
|
2 |
中差压量程 | |||||||||
|
3 |
高差压量程 | |||||||||
|
代号 |
是否带现场显示 | |||||||||
|
W |
节流装置传感器 | |||||||||
|
X |
智能节流装置（流量计） | |||||||||
