产品概述

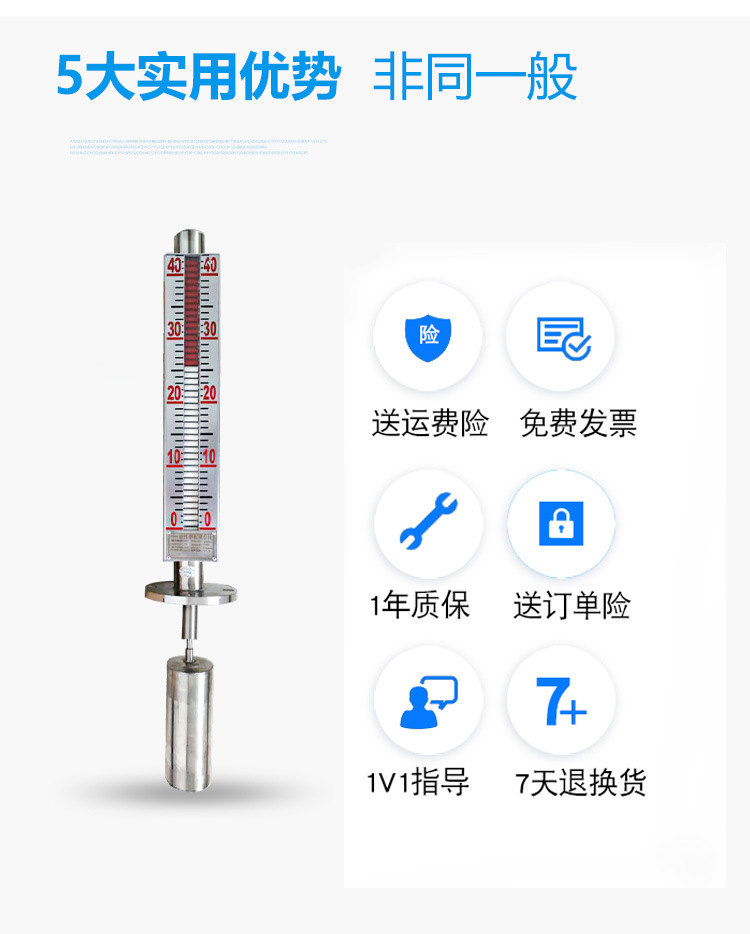

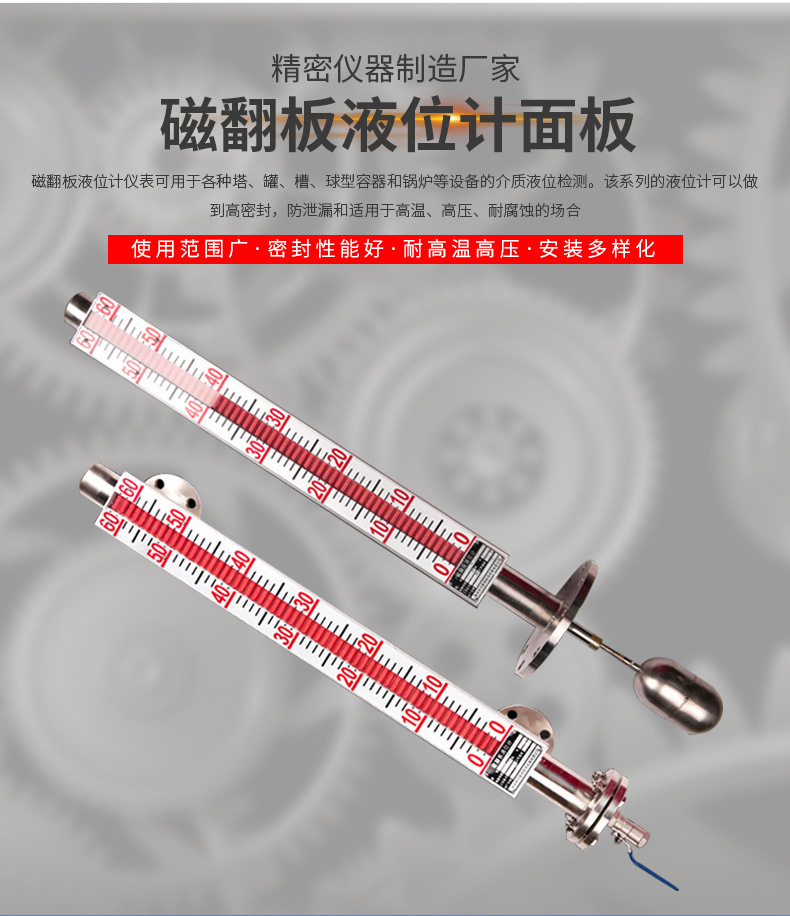

SP-UHZ系列液氨液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃，易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
工作原理
SP-UHZ系列液氨液位计在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。
液氨液位计产品选型：
仪表配置说明：
|
500C
|
配套仪表及附件内容
|
|
O
|
盲板法兰，不配排污阀
|
|
L
|
液位计底部配排污阀
|
|
|
O
|
无液位报警开关
|
|
|
H
|
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
|
|
|
L
|
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
|
|
|
B
|
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
|
|
|
G
|
高位报警开关，区域型报警AK-1型
|
附DF-1型转换言放大器壹台
PF113A插座壹只
大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
|
D
|
低位报警开关，区域型报警AK-1型
|
|
|
Q
|
高位、低位报警开关全配，区域型报警AK-1型贰台
|
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK-2型
|
|
|
|
O
|
无液位控制开关
|
|
|
|
H
|
上限控制开关，单点干簧CK-1型
|
|
|
|
L
|
下限控制开关，单点干簧CK-1型
|
|
|
|
B
|
上限、下限控制开关全配，单点干簧CK-1型贰付
|
|
|
|
W
|
上限、下限控制开关一体化，双点干簧CK-2型
|
|
|
|
T
|
上限控制开关，霍尔型传感器CK-3型
|
|
|
|
L
|
下限控制开关，霍尔型传感器CK-4型
|
|
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK-3型贰付
|
|
|
|
C
|
上限、下限控制开关一体化，霍尔型传感器CK-4型
|
|
|
|
|
O
|
无远传变送器装置
|
|
|
|
|
R
|
配LB型捆绑式变送器，输出二线制4-20mADC
|
|
|
|
|
S
|
静压式远传变送器，（URS-100）输出二线制4-20mADC
|
|
|
|
|
|
O
|
普通防水型
|
|
|
|
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
|
|
|
|
|
|
Bd
|
隔爆型dⅡCT4
|
|
|
|
|
|
|
O
|
不配远传显示仪表
|
|
|
|
|
|
|
A
|
数字、光柱显示调节报警仪 XGTH-510（竖式）
|
|
|
|
|
|
|
B
|
数字、光柱显示调节报警仪 XGTA-810（横式）
|
|
|
|
|
|
|
C
|
数字显示调节报警仪 XMTA-810（横式）
|
|
|
|
|
|
|
E
|
双光柱液位显示仪 XGH-202（竖式）
|
|
|
|
|
|
|
D
|
智能型液位/容量（重量）显示调节仪XMT-620（横式）
|
|
|
|
|
|
|
|
|
测量范围(mm)
|
|
|
|
|
|
|
|
|
|
介质密度(g/cm3)
|
|
|
|
|
|
|
|
|
|
-
|
D
|
开口常压容器
|
|
|
|
|
|
|
|
|
|
□
|
工作压力(MPa)
|
特点及适用场所
1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关，不须停机可随时安装或调整。
3、若电源中断，现场磁性开关亦不受影响，准确性高。
4、每10公分加一不同颜色的色片，使液位容易辨识。
5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。
定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂专业人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
|
安装型式
|
主体材质
|
公称直径
|
公称压力 DN
(mm)
|
法兰外径PN(Mpa)
|
螺心栓圆孔直 中径K
|
螺孔径 L
|
螺栓
|
密封面
|
法兰厚度 C
|
法兰密封垫
|
|
数量n
|
螺纹Th
|
d
|
f
|
外径
|
内径
|
厚度
|
|
侧装
|
不锈钢
|
20
|
4.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
ABS
|
20
|
1.0
|
105
|
75
|
14
|
4
|
M12
|
56
|
2
|
16
|
61
|
27
|
2
|
|
顶装
|
不锈钢
|
200
|
2.5
|
360
|
310
|
26
|
12
|
M24
|
274
|
3
|
32
|
284
|
220
|
2
|
|
ABS
|
200
|
0.6
|
320
|
280
|
18
|
8
|
M16
|
258
|
3
|
24
|
262
|
220
|
2
|
|
