工作原理：

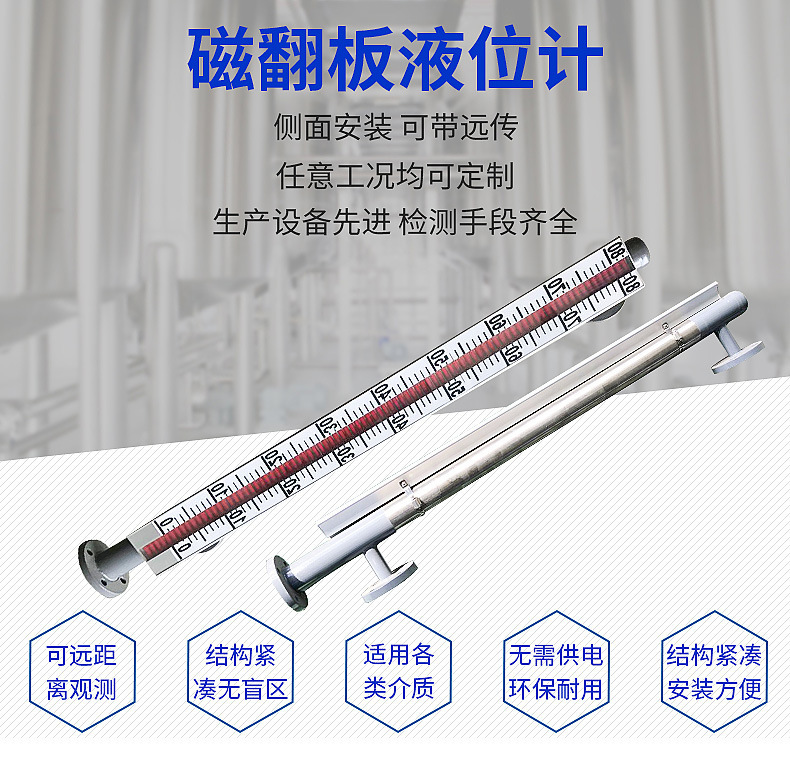

SP-UHZ系列液氨液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
SP-UHZ系列液氨液位计是应需集中控制而开发的另一种顶装(底装)型产品,该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。
1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变
4、 其他特点和UFZ特点相同。
产品选型：
液氨液位计安装形式：
|
安装形式内容
|
侧装式
|
顶装式
|
|
安装间距
(测量范围)
|
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm
|
500,800,1100,1400,1700,
2000,2500,3000mm
|
|
工作压力
|
0.6,1.6,2.5,4.0MPa
|
0.6,1.6,2.5MPa
|
|
介质密度
|
≥ 0.5g/cm 3
|
≥ 0.76g/cm 3
|
|
连接法兰
|
不锈钢
|
法兰 20-40(D N 20 P N 4.0)
(GB9119-88)
|
法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
|
|
ABS
|
法兰 20-10(D N 20 P N 1.0) (GB9119-88)
|
法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
|
|
主体材料
|
ABS( 工作压力 0.6MPa) 1Cr18Ni9T
|
|
介质温度
|
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
|
|
环境温度
|
-40 ℃ ~+70 ℃
|
|
示值误差
|
± 10mm
|
|
介质粘度
|
≤ 1st(10 - 4 m/s)
|
|
上下限开关
输出
|
1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
|
|
电远传连续显示
|
1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型
|
仪表配置说明
|
配套仪表及附件内容
|
|
O
|
盲板法兰，不配排污阀
|
|
L
|
液位计底部配排污阀
|
|
O
|
无液位报警开关
|
|
|
H
|
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
|
|
|
L
|
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
|
|
|
B
|
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
|
|
|
G
|
高位报警开关，区域型报警AK-1型
|
附DF-1型转换言放大器壹台
PF113A插座壹只
JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
|
D
|
低位报警开关，区域型报警AK-1型
|
|
|
Q
|
高位、低位报警开关全配，区域型报警AK-1型贰台
|
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK-2型
|
|
|
O
|
无液位控制开关
|
|
|
|
H
|
上限控制开关，单点干簧CK-1型
|
|
|
|
L
|
下限控制开关，单点干簧CK-1型
|
|
|
|
B
|
上限、下限控制开关全配，单点干簧CK-1型贰付
|
|
|
|
W
|
上限、下限控制开关一体化，双点干簧CK-2型
|
|
|
|
T
|
上限控制开关，霍尔型传感器CK-3型
|
|
|
|
L
|
下限控制开关，霍尔型传感器CK-4型
|
|
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK-3型贰付
|
|
|
|
C
|
上限、下限控制开关一体化，霍尔型传感器CK-4型
|
|
|
|
O
|
无远传变送器装置
|
|
|
|
|
R
|
配LB型捆绑式变送器，输出二线制4-20mADC
|
|
|
|
|
S
|
静压式远传变送器，（URS-100）输出二线制4-20mADC
|
|
|
|
|
O
|
普通防水型
|
|
|
|
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
|
|
|
|
|
|
Bd
|
隔爆型dⅡCT4
|
|
|
|
|
|
O
|
不配远传显示仪表
|
|
|
|
|
|
|
A
|
数字、光柱显示调节报警仪XGTH-510（竖式）
|
|
|
|
|
|
|
B
|
数字、光柱显示调节报警仪XGTA-810（横式）
|
|
|
|
|
|
|
C
|
数字显示调节报警仪XMTA-810（横式）
|
|
|
|
|
|
|
E
|
双光柱液位显示仪XGH-202（竖式）
|
|
|
|
|
|
|
D
|
智能型液位/容量（重量）显示调节仪XMT-620（横式）
|
|
|
|
|
|
|
-□□□□
|
测量范围(mm)
|
|
|
|
|
|
|
|
-□□
|
介质密度(g/cm3)
|
|
|
|
|
|
|
|
|
-
|
D
|
开口常压容器
|
|
|
|
|
|
|
|
|
|
□
|
工作压力(MPa)
|
选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

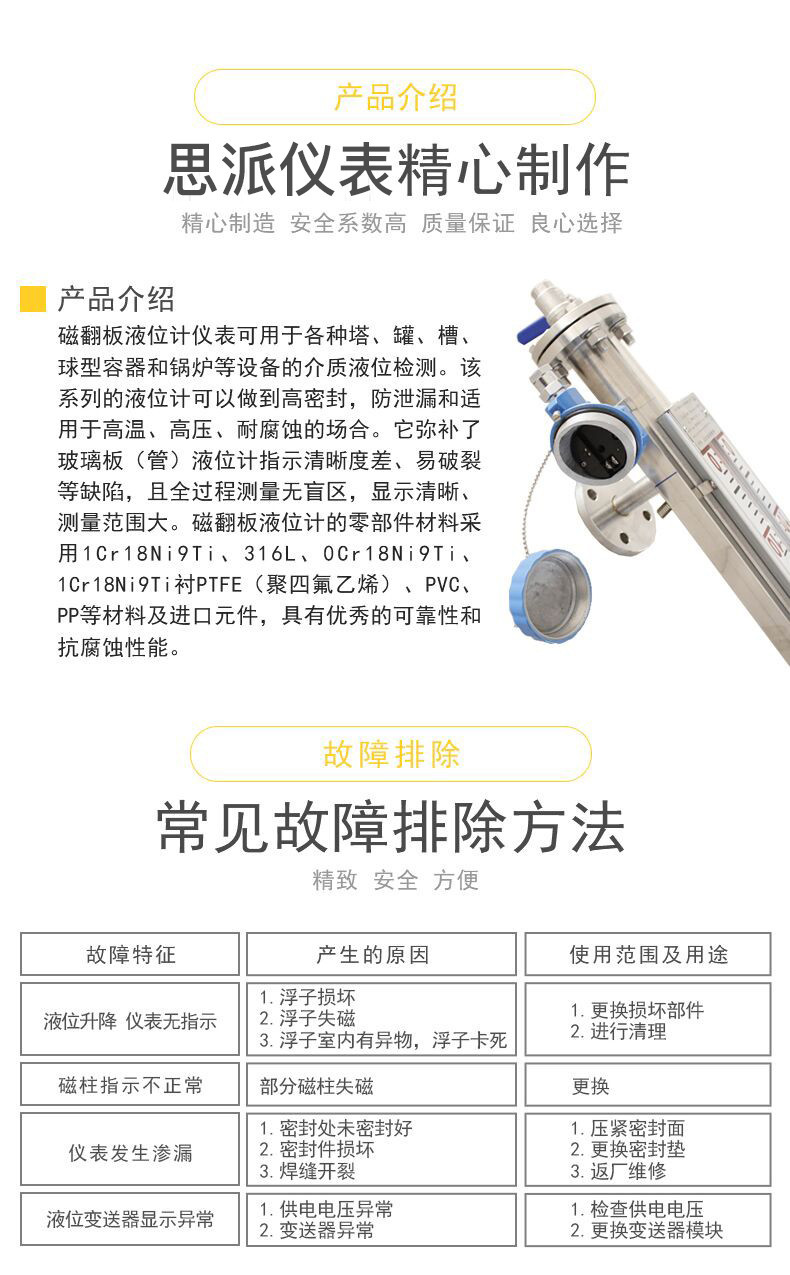

安装使用和维护:
1、 液位计护导管和主体导管必须保持垂直
2、 连杆不能弯曲，必须挺直插入
3、 安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示白色，零以下显示红色。
|
