发布时间：2014-06-21 浏览：895次 字号：大 中 小

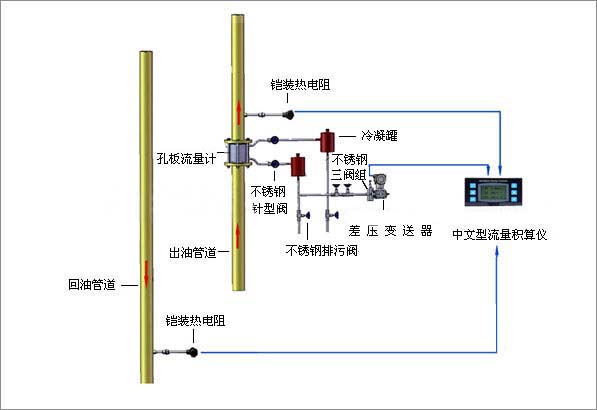

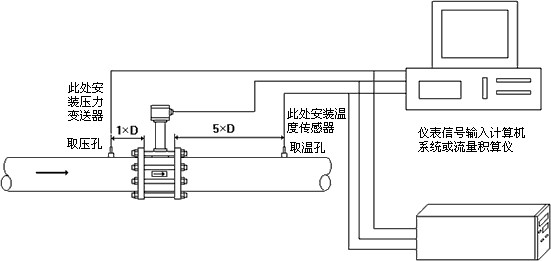

SP-LG高温高压型孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，高温高压型孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10，1:15
5.精度：0.5级，1级
产品选型
|
型号 |
说 明 | |||||||||
| SP-LG | 节流装置（孔板流量计） | |||||||||
| 代号 |
按其结构特征的两大基本分类 | |||||||||
| K |
孔板 | |||||||||
| P |
喷嘴等 | |||||||||
|
代号 |
公称压力（105Pa） | |||||||||
|
2.5 |
2.5 | |||||||||
|
10 |
10 | |||||||||
|
16 |
16 | |||||||||
|
25 |
25 | |||||||||
|
64 |
64 | |||||||||
|
100 |
100 | |||||||||
|
200 |
200 | |||||||||
|
代号 |
口径(mm) | |||||||||
| 15～1200 |
15～1200mm | |||||||||
|
代号 |
按其结构形式细分 | |||||||||
|
H |
标准孔板(环室) | |||||||||
|
Y |
标准孔板(法兰) | |||||||||
|
K |
标准孔板(钻孔) | |||||||||
|
I |
ISA 1932喷嘴 | |||||||||
|
L |
长径喷嘴 | |||||||||
|
W |
文丘利喷嘴 | |||||||||
|
G |
经典文丘利管 | |||||||||
S |
双重孔板 | |||||||||
|
Q |
圆缺孔板 | |||||||||
|
Z |
锥形入口孔板 | |||||||||
|
R |
1/4圆孔板 | |||||||||
|
P |
偏心孔板 | |||||||||
|
N |
整体(内藏)孔板 | |||||||||
|
X |
楔形孔板 | |||||||||
|
T |
不在上述之列的特殊节流装置 | |||||||||
|
代号 |
介质 | |||||||||
|
1 |
液体 | |||||||||
|
2 |
气体 | |||||||||
|
3 |
蒸汽 | |||||||||
|
4 |
高温液体 | |||||||||
|
代号 |
补偿形式 | |||||||||
|
N |
不带压力、温度补偿 | |||||||||
|
P |
带压力补偿输出 | |||||||||
|
T |
带温度补偿输出 | |||||||||
|
Q |
带压力、温度补偿输出 | |||||||||
|
代号 |
变送器差压量程范围 | |||||||||
|
0 |
微差压量程 | |||||||||
|
1 |
低差压量程 | |||||||||
|
2 |
中差压量程 | |||||||||
|
3 |
高差压量程 | |||||||||
|
代号 |
是否带现场显示 | |||||||||
|
W |
节流装置传感器 | |||||||||
|
X |
智能节流装置（流量计） | |||||||||
