产品概述:
SP-UHZ系列甲酸甲酯液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,具有可靠的安全性,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。
SP-UHZ系列甲酸甲酯液位计全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,具有更高的可靠性、安全性、先进性、实用性。
仪表性能:
SP-UHZ系列甲酸甲酯液位计最显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
技术参数:
1、 测量范围:300~15000mm
2、准确度: ±10mm,±16mm
3、 翻柱直径:10mm,16mm
4、 工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
5、介质密度(g/cm3):0.5~2
6、 介质温度:-20℃ +250℃(特殊要求可达450℃)
7 、介质粘度:≤0.4Pa•S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
8、 环境振动:频率≤25Hz,振幅≤0.5mm
9、 跟随速度:≤0.08m/s
10、安装方式:侧装式、顶装式、底装式
11、防护等级:IP65
12、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
13、传输方式:4~20mA 或 开关量
14 、连按法兰: HG20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明。
仪表配置说明:
500C | 配套仪表及附件内容 | |||||||||||
O | 盲板法兰,不配排污阀 | |||||||||||
L | 液位计底部配排污阀 | |||||||||||
O | 无液位报警开关 | |||||||||||
H | 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 | |||||||||||
L | 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 | |||||||||||
B | 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 | |||||||||||
G | 高位报警开关,区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
||||||||||
D | 低位报警开关,区域型报警AK-1型 | |||||||||||
Q | 高位、低位报警开关全配,区域型报警AK-1型贰台 | |||||||||||
S | 高位和低位一体化型报警开关,区域型报警AK-2型 | |||||||||||
O | 无液位控制开关 | |||||||||||
H | 上限控制开关,单点干簧CK-1型 | |||||||||||
L | 下限控制开关,单点干簧CK-1型 | |||||||||||
B | 上限、下限控制开关全配,单点干簧CK-1型贰付 | |||||||||||
W | 上限、下限控制开关一体化,双点干簧CK-2型 | |||||||||||
T | 上限控制开关,霍尔型传感器CK-3型 | |||||||||||
L | 下限控制开关,霍尔型传感器CK-4型 | |||||||||||
E | 上限、下限控制开关全配,霍尔型传感器CK-3型贰付 | |||||||||||
C | 上限、下限控制开关一体化,霍尔型传感器CK-4型 | |||||||||||
O | 无远传变送器装置 | |||||||||||
R | 配LB型捆绑式变送器,输出二线制4-20mADC | |||||||||||
S | 静压式远传变送器,(URS-100)输出二线制4-20mADC | |||||||||||
O | 普通防水型 | |||||||||||
B | 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
Bd | 隔爆型dⅡCT4 | |||||||||||
O | 不配远传显示仪表 | |||||||||||
A | 数字、光柱显示调节报警仪 XGTH-510(竖式) | |||||||||||
B | 数字、光柱显示调节报警仪 XGTA-810(横式) | |||||||||||
C | 数字显示调节报警仪 XMTA-810(横式) | |||||||||||
E | 双光柱液位显示仪 XGH-202(竖式) | |||||||||||
D | 智能型液位/容量(重量)显示调节仪XMT-620(横式) | |||||||||||
测量范围(mm) | ||||||||||||
介质密度(g/cm3) | ||||||||||||
- | D | 开口常压容器 | ||||||||||
□ | 工作压力(MPa) |
安装使用
1. 配套仪表及附件详细内容具体见相应仪表附件说明书。
2. 为防止运输或搬运过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其吸顺,仪表即可正常工作。
3. 安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示红色,零位以上显示白色。

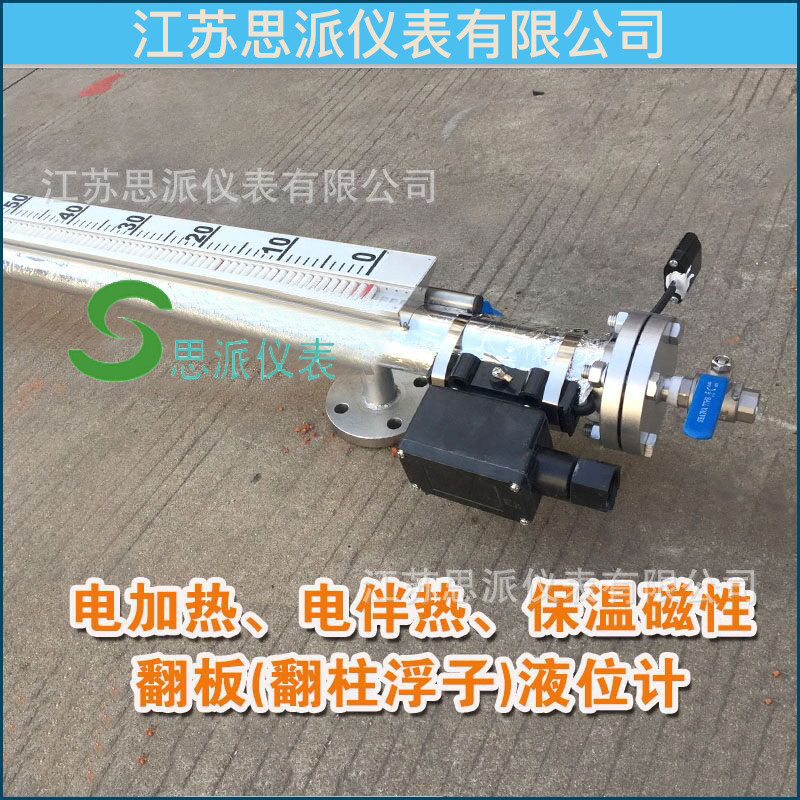

4. 可根据用户要求配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必须选用非导磁材料,且自配伴热装置产生的温度不能超过液位计的额定温度。
5. 投入运行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
甲酸甲酯液位计产品选型:
