工作原理:
SP-UHZ系列密闭容器液位计它是基于阿基米德定理,磁性浮子在液位计中产生的浮力和重力平衡,浮子浮在液面上,当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合驱动指示器内的红白翻柱翻转180度,当液位上升时,翻柱由白色变成红色,当液位下降时,翻柱由红色变成白色,指示器的红、白交界处为容器内介质液位的实际高度。配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块,可以变送输出电阻值信号、电流值(4~20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远距离的液位指示、检测、控制、记录的完美结合。
主要特点:
1、适合容器内液体介质的液位、界面的测量。除现场指示,还可配 远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大,不受贮槽高度的限制。
4、指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

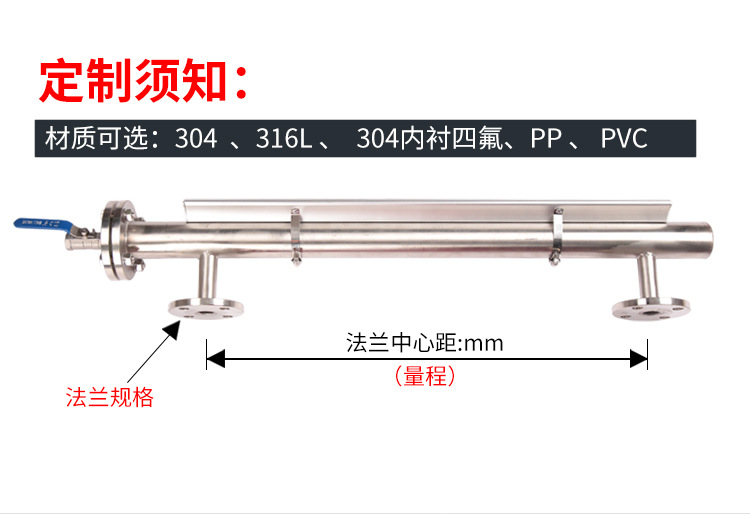

密闭容器液位计产品选型:
产品概述:
SP-UHZ系列密闭容器液位计适用于化工储罐的介质液位的测量。在液位显示器玻璃护罩前加装防霜板和丙烯基保护膜,透过防霜板便可清晰的观察到低温介质液面的高度。是专门为丁醇储罐液位测量而设计的专用液位计,它采用真空隔离原理制造,应用于测量制冷剂等低温环境下的液位测量与控制。
与液位控制开关和液位远传变送装置配套使用,可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
仪表配置说明:
500C | 配套仪表及附件内容 | |||||||||||
O | 盲板法兰,不配排污阀 | |||||||||||
L | 液位计底部配排污阀 | |||||||||||
O | 无液位报警开关 | |||||||||||
H | 高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除 | |||||||||||
L | 低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除 | |||||||||||
B | 高位、低位报警开关全配,有记忆功能AK-3型和AK-4型 | |||||||||||
G | 高位报警开关,区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
||||||||||
D | 低位报警开关,区域型报警AK-1型 | |||||||||||
Q | 高位、低位报警开关全配,区域型报警AK-1型贰台 | |||||||||||
S | 高位和低位一体化型报警开关,区域型报警AK-2型 | |||||||||||
O | 无液位控制开关 | |||||||||||
H | 上限控制开关,单点干簧CK-1型 | |||||||||||
L | 下限控制开关,单点干簧CK-1型 | |||||||||||
B | 上限、下限控制开关全配,单点干簧CK-1型贰付 | |||||||||||
W | 上限、下限控制开关一体化,双点干簧CK-2型 | |||||||||||
T | 上限控制开关,霍尔型传感器CK-3型 | |||||||||||
L | 下限控制开关,霍尔型传感器CK-4型 | |||||||||||
E | 上限、下限控制开关全配,霍尔型传感器CK-3型贰付 | |||||||||||
C | 上限、下限控制开关一体化,霍尔型传感器CK-4型 | |||||||||||
O | 无远传变送器装置 | |||||||||||
R | 配LB型捆绑式变送器,输出二线制4-20mADC | |||||||||||
S | 静压式远传变送器,(URS-100)输出二线制4-20mADC | |||||||||||
O | 普通防水型 | |||||||||||
B | 本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
Bd | 隔爆型dⅡCT4 | |||||||||||
O | 不配远传显示仪表 | |||||||||||
A | 数字、光柱显示调节报警仪 XGTH-510(竖式) | |||||||||||
B | 数字、光柱显示调节报警仪 XGTA-810(横式) | |||||||||||
C | 数字显示调节报警仪 XMTA-810(横式) | |||||||||||
E | 双光柱液位显示仪 XGH-202(竖式) | |||||||||||
D | 智能型液位/容量(重量)显示调节仪XMT-620(横式) | |||||||||||
测量范围(mm) | ||||||||||||
介质密度(g/cm3) | ||||||||||||
- | D | 开口常压容器 | ||||||||||
□ | 工作压力(MPa) |
特点及适用场所:
1 、适用于高温、高压力、强酸、强碱及防爆要求、结构简单、可靠耐用,可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关,不须停机可随时安装或调整。
3、若电源中断,现场磁性开关亦不受影响,准确性高。
4、每10公分加一不同颜色的色片,使液位容易辨识。
5、舍用于染整设备、废水处理、发电厂、化工设备,热煤油锅炉和石化工业等。
