饱和蒸汽孔板流量计
发布时间：2014-03-23 浏览：4277次 字号：大 中 小
|
SP-LG饱和蒸汽孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，饱和蒸汽孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10，1:15
5.精度：0.5级，1级
产品选型
|
型号
|
说 明
|
| SP-LG |
节流装置（孔板流量计） |
| |
代号 |
按其结构特征的两大基本分类
|
| |
K |
孔板
|
| |
P |
喷嘴等
|
| |
代号
|
公称压力（105Pa）
|
| |
2.5
|
2.5
|
| |
10
|
10
|
| |
16
|
16
|
| |
25
|
25
|
| |
64
|
64
|
| |
100
|
100
|
| |
200
|
200
|
| |
代号
|
口径(mm)
|
| |
15～1200 |
15～1200mm
|
| |
代号
|

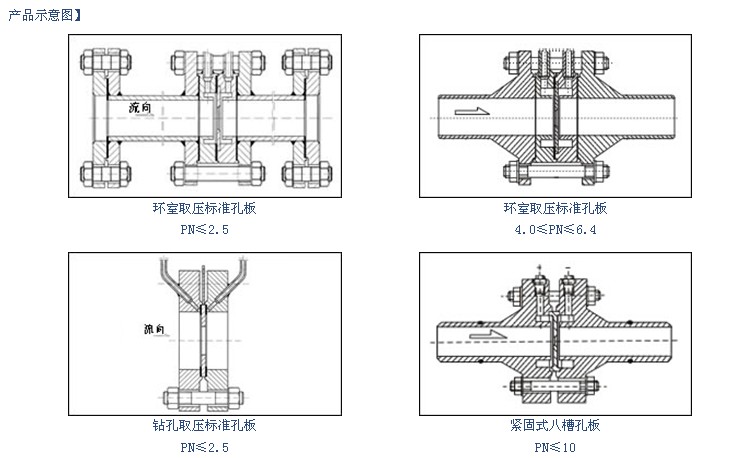

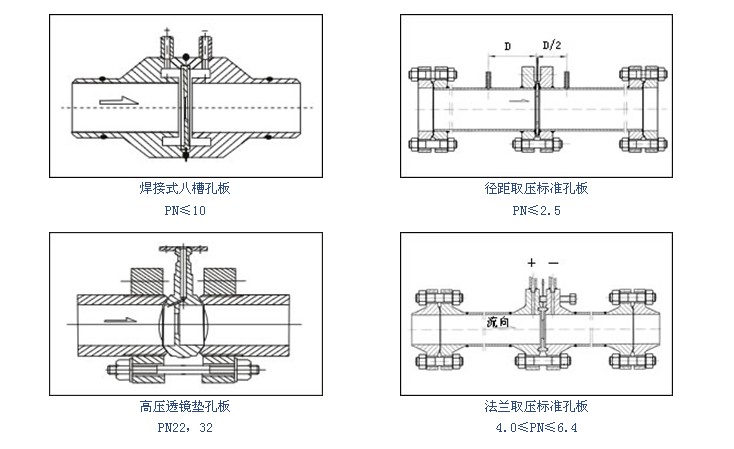

按其结构形式细分
|
| |
H
|
标准孔板(环室)
|
| |
Y
|
标准孔板(法兰)
|
| |
K
|
标准孔板(钻孔)
|
| |
I
|
ISA 1932喷嘴
|
| |
L
|
长径喷嘴
|
| |
W
|
文丘利喷嘴
|
| |
G
|
经典文丘利管
|
| |
S
|
双重孔板
|
| |
Q
|
圆缺孔板
|
| |
Z
|
锥形入口孔板
|
| |
R
|
1/4圆孔板
|
| |
P
|
偏心孔板
|
| |
N
|
整体(内藏)孔板
|
| |
X
|
楔形孔板
|
| |
T
|
不在上述之列的特殊节流装置
|
| |
代号
|
介质
|
| |
1
|
液体
|
| |
2
|
气体
|
| |
3
|
蒸汽
|
| |
4
|
高温液体
|
| |
代号
|
补偿形式
|
| |
N
|
不带压力、温度补偿
|
| |
P
|
带压力补偿输出
|
| |
T
|
带温度补偿输出
|
| |
Q
|
带压力、温度补偿输出
|
| |
代号
|
变送器差压量程范围
|
| |
0
|
微差压量程
|
| |
1
|
低差压量程
|
| |
2
|
中差压量程
|
| |
3
|
高差压量程
|
| |
代号
|
是否带现场显示
|
| |
W
|
节流装置传感器
|
| |
X
|
智能节流装置（流量计）
|
|
