产品概述
SP-UHZ-25系列限位报警磁翻板液位计是引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、记泄露和适应高、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低温度剧变的影响，不需多组液位的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

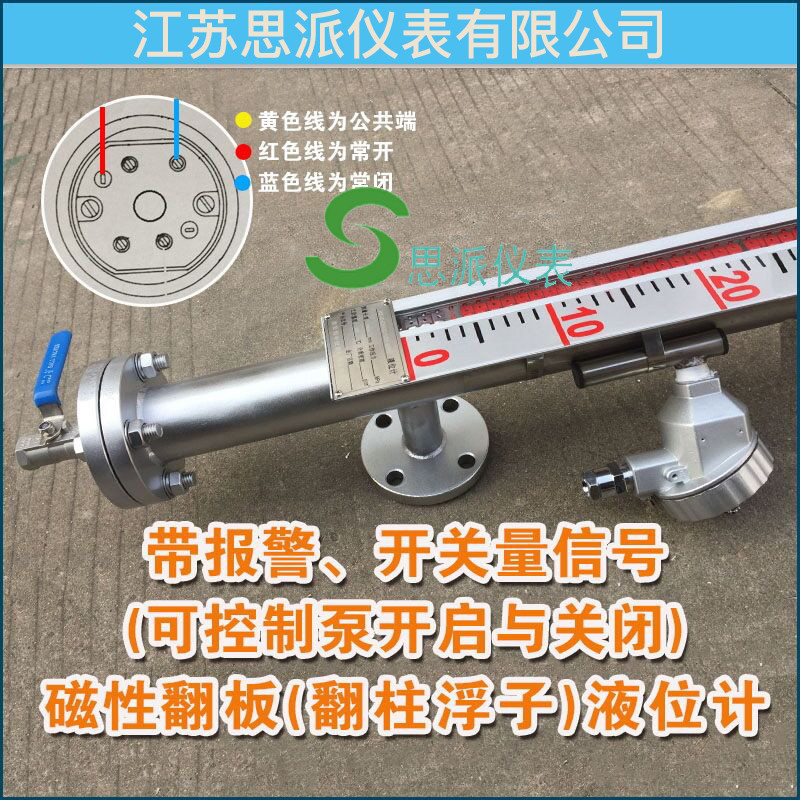

限位报警磁翻板液位计的特点
适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受贮槽高度限制。指示机构与被测介质安全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。耐腐蚀、无需电源、防爆。
限位报警磁翻板液位计的结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转1800,当液位上升时，翻柱由白色转为红色、当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从面实现液位的指示。

限位报警磁翻板液位计的主要技术参数
基本型
测量范围（即安装法兰中心距）
500、800、1600、1400、1700、2500、4000、6000、1000；
现场指示精度： ±mm
工作温度： -196℃～200℃
介质密度差： ≥0.15g/cm3（测量界位）
介质密度： ≥0.45g/cm3（测量界位）
介质稳波： ≤1st(10-4m2/s)

过程连接法兰
当浮子液位计压力等级为PN1.6、2.5、4.0Mpa时，其过程连接法兰均接JB82.2-94可动凸面法兰制造(即PN2.5Mpa的压力等级仍配PN4.0Mpa等级的法)，用户自配凹面法兰(可与带傲凹面法兰的阀门直接连接。)当浮子液位计压力等级为PN6.4、10.0、16.0Mpa时，其过程连接法兰为JB82.0-91、DN25固定凸面法兰制造，过程边接法兰等级与浮子液位计相同。(可与带傲凹面法兰的阀门连接)。
用户如需特殊法兰(如HGJ、GB、ABSI等标准，)需在订货时注明环境振动：频率≤25HZ、振幅≤0.5mm（在实际运行状态下）
液压报警器
输出形式：三常开、三常闭开关信号
能点容量：220VAC 2A
工作寿命：>105次
报警精度：±5mm
供电电源：24VDC、220VAC 50Hz
环境温度：-40～60℃
出线口接头：内螺纹M20×1.5
防爆型式标志：本安型ibllBT4
隔爆型diBT4
液位远传装置
远传量程：0～6000mm(任意选用)
精度：±10.0mm
回差：±10.0mm
输出信号：4～20mADC
远传最大距离：3km
负载电阻：250Ω(不包括导线电阻200Ω)
供电电源：24VDC、220V.AC 50Hz；
环境温度：-40～60℃
出线口接头：内螺纹M20×1.5
防爆型式标志：本安型ibllBT5
隔爆型diBT5

售后服务承诺书：

1、经我公司所销售的仪表系列产品，确保两年内提供同等价位的产品及备品备件的销售,并按需方要求免费提供相应的技术支持。
2、我公司所提供的产品在一年内如出现产品质量问题(易损件或辅件除外)一律负责免费维修，并免费提供技术支持及需方的员工技能培训。
3、因我公司所提供的产品出现质量问题，经我公司技术部门核实,公司将派遣专业的技术人员赶赴现场处理问题至客户满意。
